今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

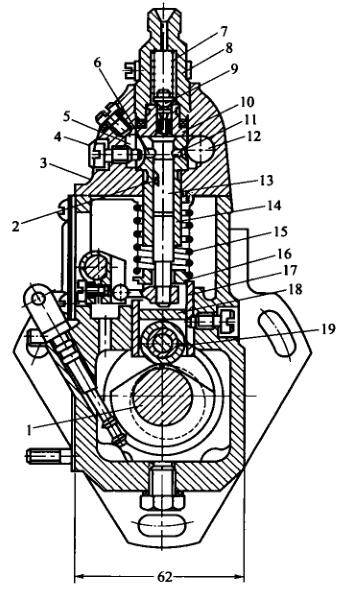

   I号喷油泵的分泵构造图

1-低压油管插头插头; 2-冒油阀; 3-冒油阀块; 4,14-进油内六角螺丝; 5-套简; 6-注塞泵泵; 7-注塞泵泵板气扭簧; 8-油门连接杆;  9-调准臂; 10-轴承轴; 11-加固接盘; 12-石油管道管泵扁心轮; 13-石油管道管泵; 15-放油螺塞; 16-手液压油泵;  17-驱动软件盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-调节板气扭簧; 22-加油量懂得调整内六角螺丝; 23-怠速定位内六角螺丝; 24-迅速定位内六角螺丝; 25-变频调节手柄; 26-变频调节板气扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体制动器总成的重点基本功能是保持提供的油逐渐现在现在就开始時刻的准确度无误性，相对比较多缸重油机衡量，也需要保持各缸提供的油時刻的同一性。起保持用处的部位零件是滑动下边到改变水泥垫块上水平线的程度H。当喷液压油泵轴承轴蜗轮轴与曲轴蜗轮轴相对比较具体位置必定时，H越大，液压泵停用进油孔的時刻尽早，提供的油逐渐现在现在就开始時刻也尽早。不然的话，H越小，提供的油逐渐现在现在就开始時刻越卡顿。之所以要依据构思和校正推算应该的滑动体上班程度H，以保持提供的油逐渐现在现在就开始時刻的准确度无误性。

1-轴承轴; 2-齿轮泵泵泵斜槽; 3-泵盖; 4-精准定位螺母; 5-回油道; 6-回油孔; 7-很油阀压簧; 8-很油阀紧座;  9-很油阀; 10-很油阀块; 11-进油孔; 12-进油道; 13-齿轮泵泵泵; 14-齿轮泵泵泵套简;  15一齿轮泵泵泵压簧; 16-压簧座; 17-挺柱体:; 18-垫铁; 19-压轮

  相对于多缸机，各分泵的H值应问题。改变垫板在喷高压油泵出厂合格证时均已调好，不草率对调。垫板是用耐腐素材提炼出相结行热进行处理以挺高强度，往往运行中难以变形。如长日期运行后变形较多，可换面运行。

  喷真空泵泵体分两边两个部分，喷真空泵上体应用在使用注塞泵偶件及皮肤出油阀偶件，下身应用在使用凸轮机构轴、中键体和输真空泵等。泵体前侧太平洋沿岸还有检视窗孔，若要定期检修调准泵剩余油。下面有检视液压油面的检视孔。喷真空泵上体有两条油道，与各注塞泵套筒地上的环型油槽相似。环型油槽则与注塞泵套筒上的进、回油孔相似。由输真空泵供来的低压证书油进行进输进气软管金属直接头来到油道中。油道中的汽油机密度车负荷由装在回输进气软管金属直接头内的回油阀把握，一条件保护在5～10kPa范围图内。油压机机过低，在注塞泵下行带宽时，汽油机密度车未能及时进行进油孔来到注塞泵上面油腔。当剩余油异常而使油压机机提高时，过多的汽油机密度车会顶开回油阀流到汽油机密度车细滤器中。
